Ｅ様式を用いる場合の記載方法

記入上の注意

このＥ様式は、Ａ様式、Ｃ様式及びＤ様式の「補正後の脱硫効率」欄に記入する数値の根拠を明らかにするための書類となるものです。記入の際は、「排出ガス測定の一般事項（Ｅ様式及びｂ様式共通）」をお読みください。

このＥ様式は、一つの補正後の脱硫効率の算定について1枚作成してください。（年6回の補正後の脱硫効率を算定した場合は、このＥ様式を6枚作成することになります。）

このＥ様式を2枚以上作成する場合、2枚目以降には「1. 一般事項」及び「3．脱硫過程の簡略図」は変更がなければ記入する必要はありません。

脱硫効率は、脱硫装置（製品等脱硫の場合は当該装置）前後のＳＯｘ量によって次の式を用いて算出します。

脱硫効率の算定は、一つの施設から排出されるＳＯｘ量に応じて、次に掲げる算定（測定）回数によってください。ただし、大気汚染防止法、電気事業法でＳＯｘ量の常時測定義務がある施設については、1か月間の平均値を用いて月1回の算定としてください。

排出ＳＯｘ量	算定（測定）回数
10ｍ³Ｎ/h以上	2か月に1回以上
10ｍ³Ｎ/h未満	年に1回以上

Ｅ様式右上の「工場・事業場名」欄に、工場・事業場名（会社名等も併せて）を記入してください。

ＳＯｘ量及び測定値等に係る有効数字の取扱いに十分留意してください。

Ｅ様式の記載例はこちら（PDF、24.1MB）

1．一般事項

記載例（PDF、24.1MB）を参照のうえ、記入してください。

2．測定及び算定内容

(1) 共通事項

① 測定年月日

ＳＯｘ濃度と排出ガス量の測定年月日を記入してください。

② 脱硫適用期間

この様式で算定した補正後の脱硫効率を適用する期間を記入してください。
脱硫効率の適用期間については、施設の稼働状況等に応じて定めてください。

③ 適用期間中における平均燃原料使用量

適用期間中において、脱硫対象施設で使用した燃原料の種類と１時間当たりの平均使用量を記入して、該当する単位を○で囲んでください。

(2) 燃原料から求めるＳＯｘ量

測定時の燃原料ごとの1時間当たりの使用量、密度、含有硫黄分を記入し、Ａ様式に準じてＳＯｘ量を求めてください。
なお、ＳＯｘ量は有効数字4けた（5けた以下は切捨て）とし、その合計を⑥合計ＳＯｘ量(Ｓｆ)に記入してください。

(3) 排出ガス測定から求めるＳＯｘ量

(a) 脱硫装置前（入口）のＳＯｘ量を上記(2)の燃原料から求める場合は、(b)欄だけに記入し、(a)欄には記入する必要はありません。

①⑤⑨ の測定値は、それぞれの測定結果（2回以上）を記入してください。

②⑥⑧⑩ の平均値は、それぞれの測定値を算術平均してください。

②平均ＳＯ₂/ＳＯｘ濃度(ppm)、⑥ＳＯｘ濃度測定時の平均Ｏ₂濃度(％)及び⑩ 排出ガス量測定時の平均Ｏ₂濃度(％)の数値は有効数字3けたとし、4けた以下は切り捨ててください。また、⑧平均排出ガス量（m³Ｎ/h）の数値は有効数字4けたとし、5けた以下は切り捨ててください。
なお、連続測定器等で、多数の測定値を平均している場合は、平均値だけとし、測定間隔を（　）書きしてください。

〔例〕1時間間隔の平均ＳＯ₂濃度が238(ppm)の場合

項目	(b) 脱硫装置後（出口）のＳＯｘ量

③ ＳＯ₂濃度測定値のＳＯｘ濃度への補正係数

ＳＯｘ濃度測定ではなく、ＳＯ₂濃度測定を行っているときは、ＳＯｘ濃度への補正係数をあらかじめ求め（年1回以上、排出ガス中のＳＯ₂濃度とＳＯｘ濃度を同時に測定して、ＳＯｘ濃度への補正係数を算出してください。ＳＯｘ濃度＜ＳＯ₂濃度の場合は補正係数を１としてください。）、補正ＳＯｘ濃度を算定してください。
補正ＳＯｘ濃度(ppm) ＝平均ＳＯ₂濃度(ppm) × ＳＯｘ濃度への補正係数

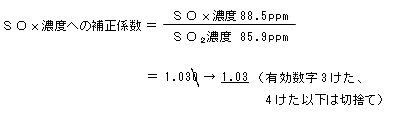

〔例〕ＳＯｘ濃度への補正係数の求め方

ＳＯｘ濃度を分析した結果が88.5ppmであり、そのときのＳＯ₂濃度の指示値が85.9ppmである場合

なお、ＳＯｘ濃度とＳＯ₂濃度を並行して測定できない場合は、理論上の補正係数を使用しても差し支えありませんが、根拠となる資料を添付してください。

（参考）

溶液導電率方式、赤外線吸収方式、紫外線吸収方式、紫外線蛍光方式、干渉分光方式及び定電位電解方式による排出ガス測定はＳＯ₂濃度が対象であるため、ＳＯｘ濃度に補正する必要があります。

④ 補正ＳＯｘ濃度

補正する必要がない場合は、②の値を記入してください。
ＳＯｘ濃度測定ではなく、ＳＯ₂濃度測定を行っている場合は、上記③で求めた補正係数を用いて、補正ＳＯｘ濃度を求めてください。

〔例〕ある期間の平均ＳＯ₂濃度が86.2ppmでＳＯｘ濃度への補正係数が1.03の場合

⑪ 補正排出ガス量

補正する必要がない場合は、⑧の値を記入してください。
ＳＯｘ（又はＳＯ₂）濃度測定時の平均Ｏ₂濃度と排出ガス量測定時の平均Ｏ₂濃度が異なる場合は、排出ガス量を補正してください。

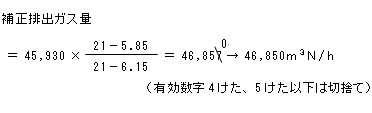

〔例〕

ＳＯｘ濃度測定時の平均Ｏ₂濃度 6.15％
排出ガス量測定時の平均Ｏ₂濃度 5.85％
平均排出ガス量 45,930ｍ³Ｎ/ｈ　の場合

※④ ⑪ について、その他測定時の実態に応じて補正する必要がある場合には、その補正理由及び補正方法を明示してください。

⑫ ＳＯｘ量(m³Ｎ/ｈ)

ＳＯｘ量は次の式によって求めてください（有効数字を4けたとし、5けた以下は切捨て）。
ＳＯｘ量(m³Ｎ/ｈ)
＝補正排出ガス量(m³Ｎ/ｈ)ｘ補正ＳＯｘ濃度（ppm）ｘ10^-6

⑬ ＳＯｘ濃度測定法

JIS K 0103のいずれか該当するＳＯｘ濃度の測定法を記入してください。（JIS K 0103の測定法には、中和滴定法、沈殿滴定法、イオンクロマトグラフ法、比濁法（光散乱法）があります。他にJIS B 7981の測定法として溶液導電率方式、赤外線吸収方式、紫外線吸収方式、紫外線蛍光方式、干渉分光方式及び定電位電解方式がありますが、この場合は、ＳＯ₂濃度の測定のためＳＯｘ濃度に補正する必要があります。）

⑭ 採取ガス量

① の濃度測定を行ったときの採取ガス量（吸引ガス量）を記入してください。

（4）脱硫効率及び脱硫効率の補正

① 脱硫効率(％)の算定式

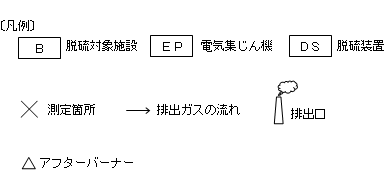

次のイ、ロ又はハのいずれかの算定式を用いて、％表示で小数点以下2けたまで（3けた以下切捨て）記入してください。ただし、脱硫装置の入口測定位置と出口測定位置の間で、余剰空気の漏れ込み以外の要素があるとき（例えば、アフターバーナー等）は、これらの計算式は使えません。
なお、標準的硫黄分を採用している場合は、必ずイ式で計算してください。
また、脱硫装置の脱硫効率から、補正後の脱硫効率を求める場合は⑦補正後の脱硫効率(％)を参考にしてください。

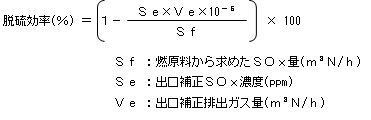

イ．脱硫効率を脱硫前（以下、「入口」という。）燃原料から求めたＳＯｘ量と脱硫後（以下、「出口」という。）の排出ガス中のＳＯｘ濃度と排出ガス量から求める場合

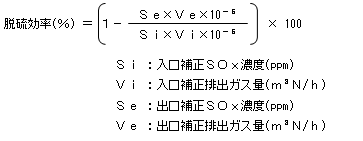

ロ．脱硫効率を入口・出口のＳＯｘ濃度と排出ガス量から求める場合

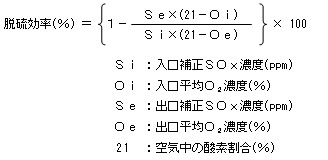

ハ．脱硫効率を入口・出口のＳＯｘ濃度とＯ₂濃度から求める場合

※①欄の(　)内にイ、ロ又はハのいずれを算定に用いたかを記入してください。

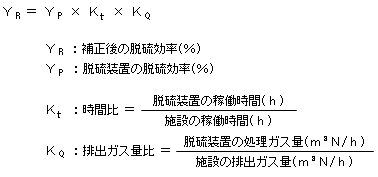

⑦ 補正後の脱硫効率(％)の算定

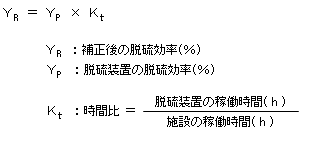

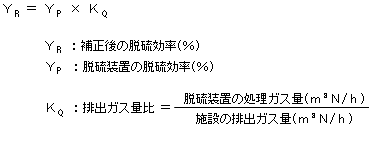

次のａ、ｂ及びｃを参考に脱硫効率を時間比及び排出ガス量比等で補正し、補正後の脱硫効率(％)を、小数点以下2けたまで（3けた以下切捨て）求めてください。
なお、補正する必要がないときは、①と同じ数値になります。
Ａ様式⑪補正後の脱硫効率、Ｃ様式⑮補正後の脱硫効率、及びＤ様式⑨ ⑮ 補正後の脱硫効率は、この値を記入してください。
